STC-MCA5MUSB3日本OMRON SENTECH设计和生产，STC-MCA5MUSB3为USB3.0接口的彩色工业相机，此款工业相机将高分辨率和高速度传输相结合，采用1/2.5英寸CMOS图像传感器，高画质500万像素，采用USB3.0输出，传输速度是普通USB相机的10倍，具有硬件触发采集功能，具有超小外形、高图像质量、高动态范围等特点，外观精巧，刚性高，四面均设计有安装孔，安装非常方便。
产品特点：
♦ 彩色Aptina MT9P031
CMOS图像传感器
♦ 分辨率2592×1944，帧率14帧/秒
♦ 高速快门设计，曝光时间：32微秒~任意
♦ 曝光时间可编程设置，触发方式可任意控制
♦ 支持外同步触发或软触发，可输出光源等控制信号
♦ 具有可变局部扫描或时钟速度控制
♦ 支持FreeRun自由采集模式、软件触发采集或软件触发采集模式
♦ 相机自动功能：自动曝光、自动增益、自动白平衡
♦ 区域增益自动控制（9个区域）
♦ 支持图像水平或垂直翻转、镜像输出
♦ ROI区域设定（用户自定义感兴趣区域）
♦ Binning像素合并
♦ 坏点较正
♦ 具有MiniUSB锁紧装置
♦ 8位、10位或12位数据输出
♦ 6Pin Hirose连接器，2路IO输入输出
♦ CS-Mount镜头接口
♦ 体积小，重量轻，外形尺寸（28*28*41.3mm）
♦ 提供32位和64位Windows以及Linux驱动、二次开发实例
♦ SDK软件包简单易用，支持DirctX,Twain，兼容MVTEC Halcon和Ni LabView等第三方图像处理软件。
外形尺寸图：
前后外观图：
GPIO外部接口定义：
|
针脚
|
信号名称
|
输入/输出
|
|
1
|
GND
|
IN
|
|
2
|
IO 3
|
OUT
|
|
3
|
IO 2
|
OUT
|
|
4
|
IO 1
|
IN
|
|
5
|
IO 0
|
IN
|
|
6
|
VCC
|
(3.3~24V)
|

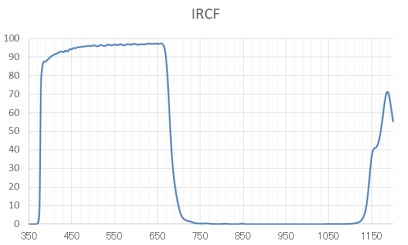

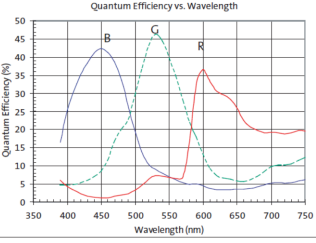

光谱曲线图
应用领域：
STC-MCA5MUSB3彩色工业相机适用于显微成像，医学图像，治金或金相分析，工业检测，三维扫描，生物成像，多目视觉，光学成像，天文望远等应用。
-
|
产品型号
|
STC-MCA5MUSB3
|
|
产品系列
|
M系列USB工业相机
|
|
生产厂商
|
OMRON SENTECH
|
|
产品类别
|
USB工业相机
|
|
成像设备
|
CMOS
|
|
彩色/黑白
|
彩色
|
|
分辨率
|
2592×1944
|
|
像元大小
|
2.2×2.2μm
|
|
传感器大小
|
1/2.5"
|
|
扫描方式
|
逐行扫描
|
|
帧率行频
|
15fps
|
|
光学接口
|
C-Mount
|
|
数据接口
|
USB3.0
|
|
光谱特性
|
400~700nm
|
|
外形尺寸
|
28×28×40mm
|
|
其它
|
|
-
|
